이번 포스트에서는 openssl을 이용하여 인증서 체인을 만드는 방법에 대해 정리해보고자 합니다.
최종 모습은 RootCA - IntermediateCA - Leaf 구조(2depth)가 될 것입니다.
그리고 이렇게 발급된 인증서가 정상적으로 발급된 것인지 openssl을 활용한 검증 방법까지 정리해보도록 하겠습니다.
당연히 아래 작업을 진행하기 위해서는 openssl이 설치되어 있어야 합니다.
인증서 발급 순서
openssl을 이용하여 인증서를 발급받는 일반적인 순서는 아래와 같을 것입니다.
하지만 RootCA, IntermediateCA, Leaf 마다 발급 시 옵션이 조금씩 상이하니 아래 글을 따라 진행해주시면 되겠습니다.
(** CA = Certificate Authority)
- privateKey 생성
- CSR 생성
- Certificate생성
RootCA 인증서 발급
RootCA인증서 발급방법에 대해 바로 들어가기 전에 먼저 CSR이 무엇인지 간단히 집고 넘어가도록 하겠습니다.
만약, 이미 RootCA는 CSR을 생성할 필요가 없는 이유에 대해 알고 계시다면 아래 CSR부분은 넘겨도 무방합니다.
1. CSR(Certificate Signing Request)?
CSR은 인증서 발급기관(Certificate Authority)에게 제출하는 일종의 인증서 발급 요청서라고 할 수 있습니다.
CSR이 일반적으로 어떤 내용을 포함하고 있는지 openssl을 이용해 확인해 보겠습니다.
openssl req -in serverCA.csr -text -noout
# CSR 내용
Certificate Request:
Data:
Version: 1 (0x0)
Subject: C=KR, ST=Seoul, L=Yeouido, O=ServerCA, OU=ServerCA, CN=localhost
Subject Public Key Info:
Public Key Algorithm: rsaEncryption
Public-Key: (2048 bit)
Modulus:
00:fc:80:2b:1c:af:...
Exponent: 65537 (0x10001)
Attributes:
(none)
Requested Extensions:
Signature Algorithm: sha256WithRSAEncryption
Signature Value:
7e:bc:c7:79:09:...
Subject는 인증서에 포함될 Entity에 대한 정보를 가지고 있으며 보통 아래 내용이 포함됩니다.
- C(country): 국가
- ST(State or Province Name): 주, 또는 지방
- L(Locality Name): 도시 또는 지역
- O(Organization Name): 주체의 조직 또는 회사명
- OU(Organization Unit Name): 주체의 부서나 단위
- CN(Common Name): 주로 서버의 도메인 이름이나 개체의 이름입니다. 인증서가 특정 도메인이나 개체와 연결되어야 할 때 사용됩니다.
Subject Public Key Info는 인증서에 포함된 PublicKey에 대한 정보를 보여주며, 보통 아래 내용을 포함합니다.
- Public Key Algorithm: 공개키 생성 알고리즘
- Public-Key: 공개키 크기(e.g. 2048 bit)
- Modulus, Exponent: RSA알고리즘 디테일정보
- Signature Value: CSR에 포함된 publicKey와 쌍이 되는 privateKey를 이용해 CSR에 사인한 값. (CA가 검증하기 위해 사용)
이렇게 CSR은 CA에게 이런이런 내용의 인증서를 발급해달라는 요청서이기 때문에, 상위 CA가 없는 RootCA는 CSR을 생성할 필요가 없기 때문입니다. (RootCA는 Self-Signed한 인증서를 가지게 됩니다.)
따라서 저는 아래에서 진행할 RootCA 인증서 발급에서 CSR을 생성하지 않고 바로 Self-Signed 인증서를 만들 것입니다.
2. RootCA 인증서 발급
#serverRootCA 개인키 생성
openssl genrsa -aes256 -out rootCA.key 2048
#serverRootCA 인증서 발급(self-sign)
openssl req -x509 -new -nodes -key rootCA.key -sha256 -days 1825 -out rootCA.pem
위 command가 가지는 의미는 아래와 같습니다.
- genrsa: rsa알고리즘을 이용하여 개인키 생성
- -aes256: 개인키 생성시 AES 256 비트 암호화 사용
- -out: 출력 파일의 이름 지정
- 2048: 개인키 길이
- req -x509 -new: x.509형식의 새로운 인증서를 생성
- -key: 인증서에 서명할 키를 지정(이때 RootCA의 개인키를 그대로 사용 -> selfSigned)
- -sha256: 인증서 서명을 sha256알고리즘 이용해 암호화
- -days: 인증서 유효기간
- -out: 출력파일 이름지정
3. 발급 시 입력 값 예시 및 결과

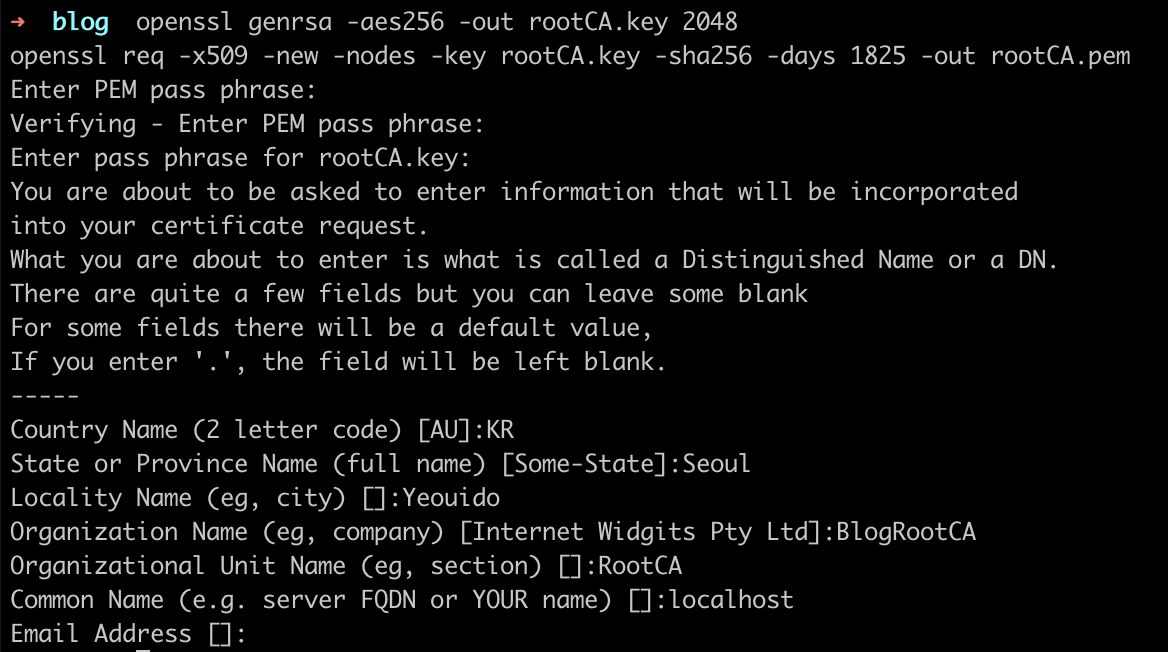

위 커맨드를 그대로 붙여넣게 되면 몇가지 입력할 사항들이 생기는데, 이 부분은 아래처럼 입력해주면 됩니다.
아래 내용은 블로그 포스트용으로 임시로 생성한 것으로, 적합하게 바꿔 입력하면 됩니다.

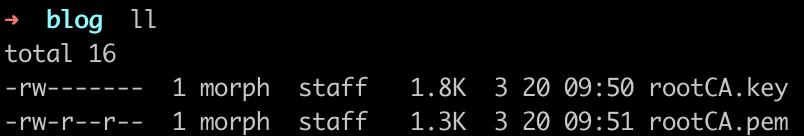

그 결과로 아래처럼 rootCA.key와 rootCA.pem이 생성된 것을 볼 수 있습니다.
IntermediateCA 인증서 발급
이제 위에서 만든 RootCA인증서로 사인한 IntermediateCA용 인증서를 발급 받아보도록 하겠습니다.
1. IntermediateCA 인증서 발급
RootCA인증서 발급과 달라 주의할 부분은 아래와 같습니다.
- 발급절차에 CSR 생성 추가
- 인증서 발급시 CA관련 정보 입력 및 basicConstraints 추가
# intermediateCA 개인키 생성
openssl genrsa -aes256 -out intermediateCA.key 2048
# intermediateCA CSR 생성
openssl req -new -sha256 -key intermediateCA.key -out intermediateCA.csr
# intermediateCA 인증서 발급
openssl x509 \
-req \
-in intermediateCA.csr \
-CA rootCA.pem \
-CAkey rootCA.key \
-CAcreateserial \
-out intermediateCA.pem \
-days 365 \
-sha256 \
-extfile <(echo "basicConstraints=critical,CA:TRUE")
위 커맨드에서 새롭게 추가되어 주의할 부분은 아래와 같습니다.
- -CAcreateserial: 자동으로 시리얼(serial) 파일을 생성하여 서명된 인증서에 일련 번호(serial number)를 할당. 이 옵션이 있으면, 따로 시리얼 넘버를 지정할 필요가 없어서 편리.
- -extfile: 사용자 지정 확장(extension) 구성 파일을 지정하는 데 사용. 주로 인증서의 확장 필드를 설정하는 데 활용.
여기에서는 Leaf인증서가 아닌, CA인증서로 발급하기 위해 사용(자세한 내용은 하단 TroubleShooting 참고)

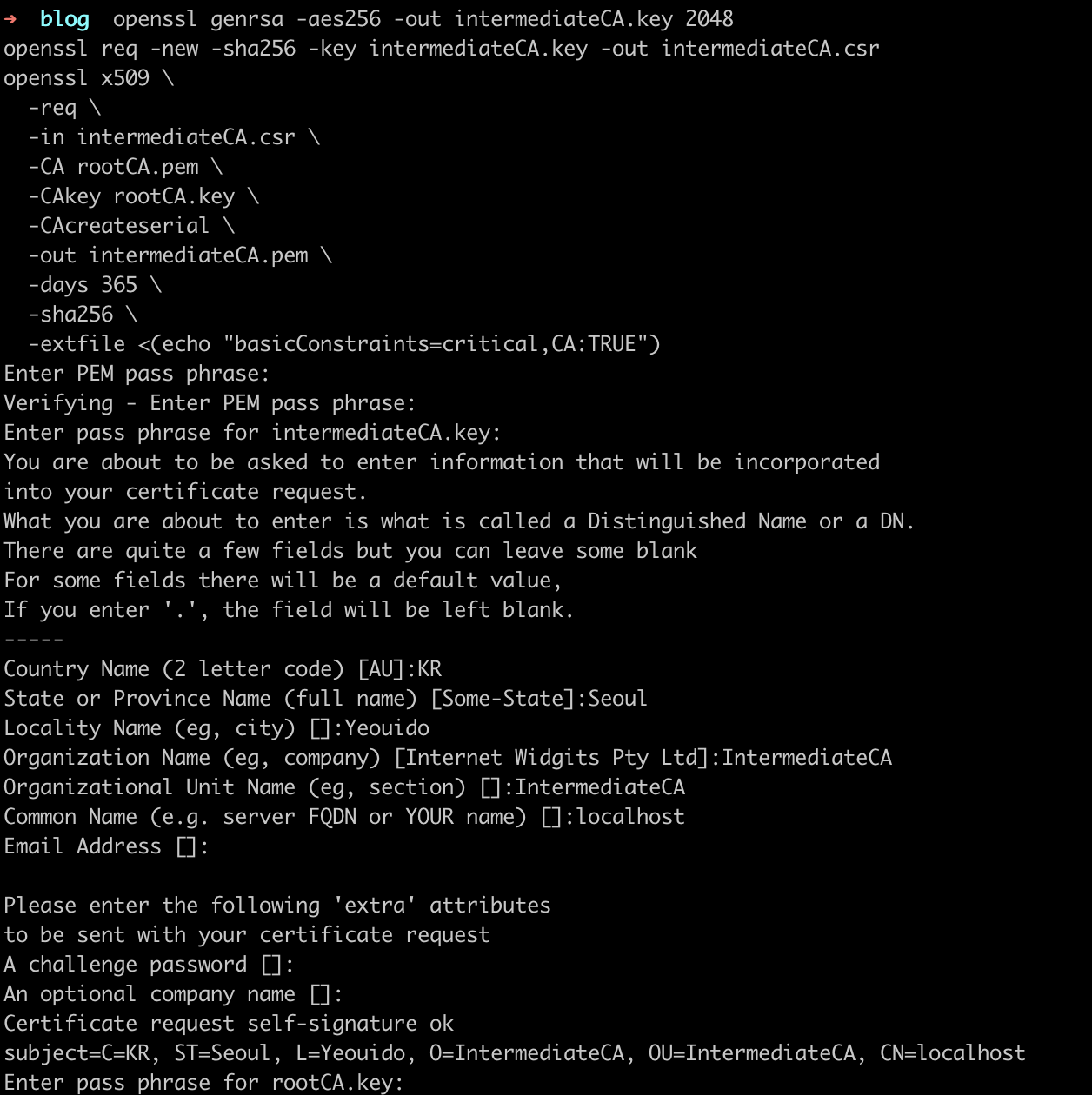

2. 발급 시 입력 값 예시 및 결과
EmailAddress와 optional한 입력값들은 그냥 enter키를 입력하여 넘겼습니다.
이제 intermediateCA.key, intermediateCA.csr, intermediateCA.pem이 생성된 것을 볼 수 있을 것입니다.
아래 명령어를 통해 인증서가 제대로 생성됐는지 살펴보고 가겠습니다.
# intermediateCA 인증서 출력
openssl x509 -in intermediateCA.pem -text -noout

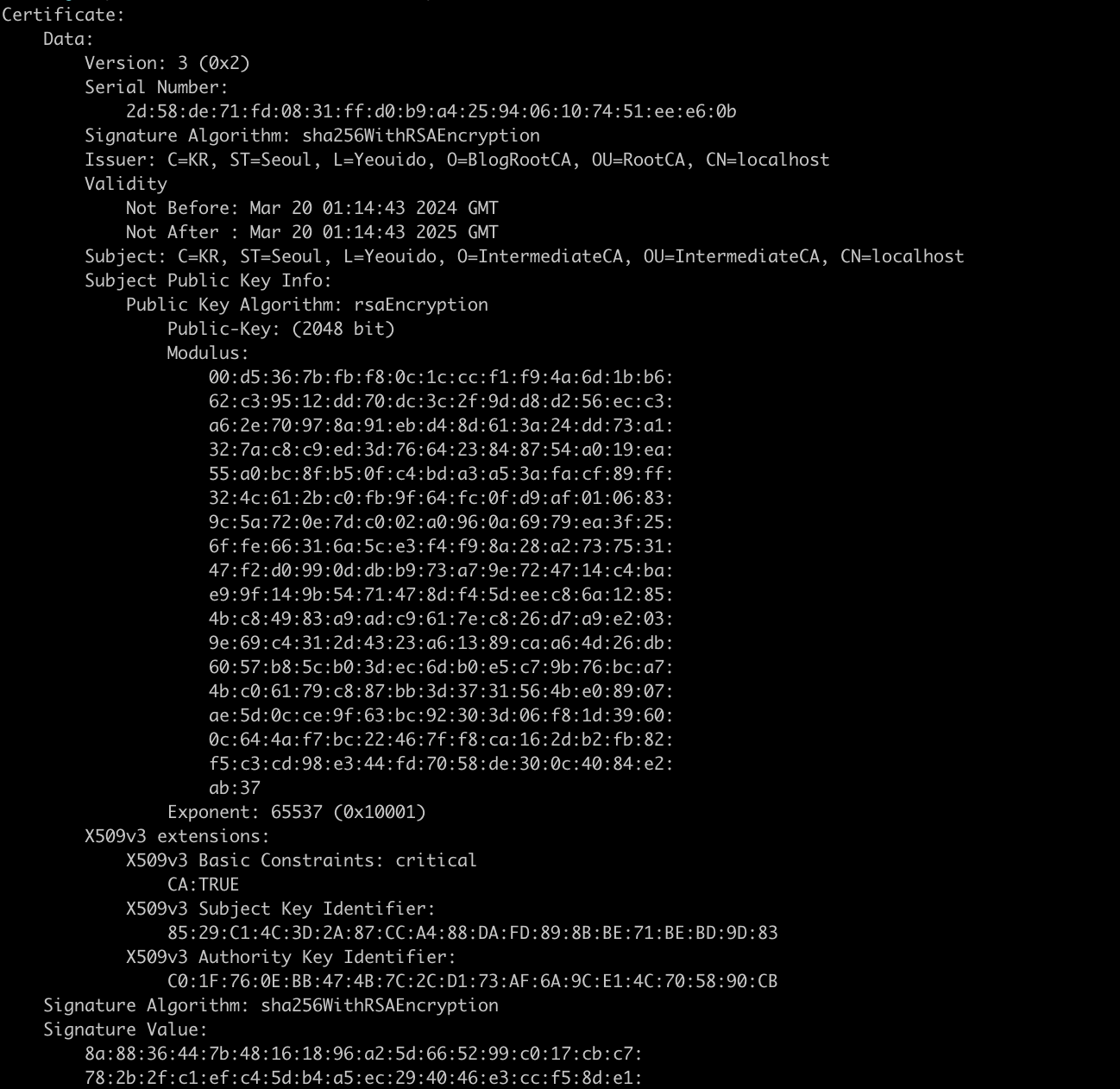

결과는 아래와 같습니다.
여기에서 주의해서 볼 점은 Issuer부분과 X509v3 extensions 부분입니다.
Issuer 부분에서 RootCA 인증서를 발급할 때 입력한 값들이 제대로 들어 있는지 확인합니다.
X509v3 extensions 부분에서 X509v3 Basic Constraints가 critical, CA:TRUE로 세팅되어 있는지 확인합니다.
이 값이 존재해야 Leaf인증서가 아닌, CA인증서로 제대로 발급된 것입니다.
3. 검증
intermediateCA 인증서가 제대로 발급되었는지, 간단히 검증해보도록 하겠습니다.
아래 명령어로 검증 해볼 수 있습니다.
# openssl 인증서 검증
openssl verify -CAfile rootCA.pem intermediateCA.pem
아래처럼 OK가 나오면 rootCA로 제대로 사인되었고, 검증이 가능하다는 뜻입니다.
Leaf 인증서 발급
이제 intermediate인증서를 이용하여 Leaf 인증서를 발급해보도록 하겠습니다.
Leaf 인증서는 해당 인증서로 다른 인증서를 발급하지 못하는 인증서를 말합니다. 즉, CA 인증서가 아니라는 뜻입니다.
1. Leaf 인증서 발급
intermediateCA 인증서를 발급했던 것과 거의 흡사합니다. 단, CA인증서 확장필드값을 설정해주는 부분이 사라졌습니다.
openssl genrsa -aes256 -out leaf.key 2048
openssl req -new -sha256 -key leaf.key -out leaf.csr
openssl x509 \
-req \
-in leaf.csr \
-CA intermediateCA.pem \
-CAkey intermediateCA.key \
-CAcreateserial \
-out leaf.pem \
-days 365 \
-sha256

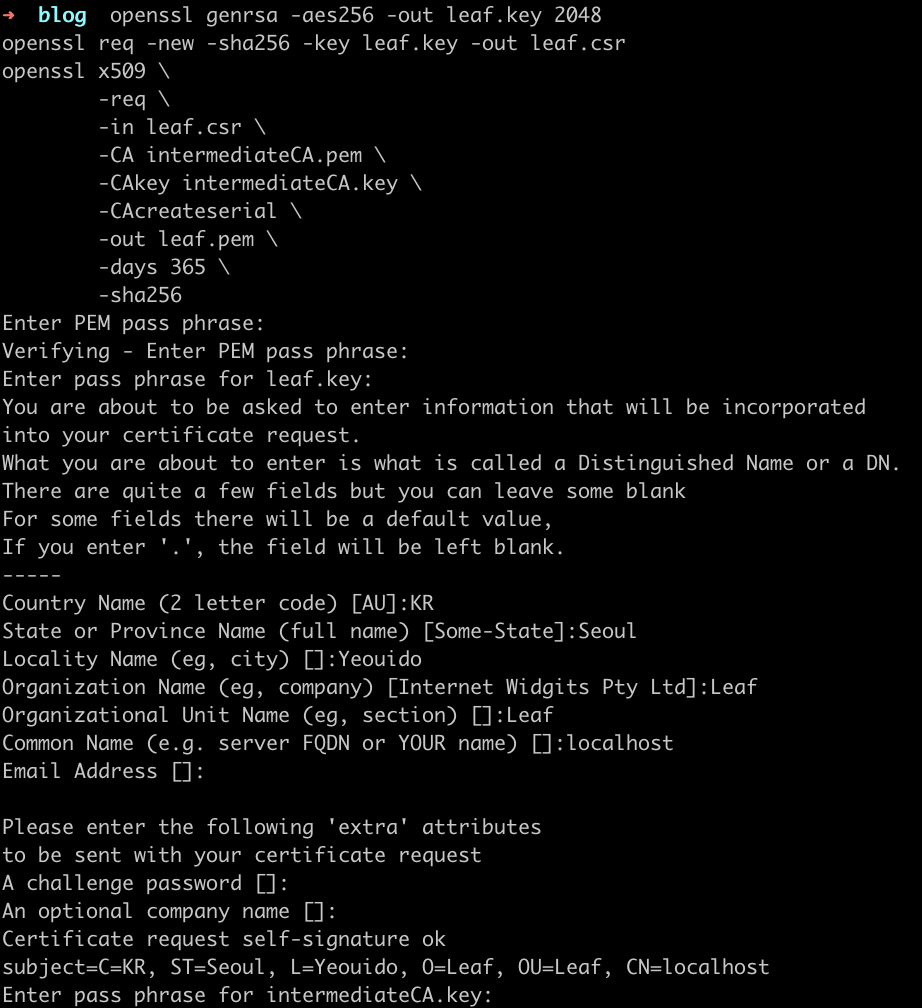

2. 발급 시 입력 값 예시 및 결과
intermediateCA 인증서를 발급과 같은 절차입니다.
이제 leaf.key, leaf.csr, leaf.pem 파일이 생성된 것을 볼 수 있을 것입니다.
아래처럼 정상적으로 발급된 것을 확인 할 수 있습니다.
extensions에 CA관련 부분이 없다는 것을 확인 할 수 있습니다.
openssl x509 -in leaf.pem -noout -text
Certificate:
Data:
Version: 3 (0x2)
Serial Number:
15:01:be:40:d1:b4:5f:72:6d:b1:d2:df:2b:18:1f:d7:14:d6:a5:2e
Signature Algorithm: sha256WithRSAEncryption
Issuer: C=KR, ST=Seoul, L=Yeouido, O=IntermediateCA, OU=IntermediateCA, CN=localhost
Validity
Not Before: Mar 20 01:32:41 2024 GMT
Not After : Mar 20 01:32:41 2025 GMT
Subject: C=KR, ST=Seoul, L=Yeouido, O=Leaf, OU=Leaf, CN=localhost
Subject Public Key Info:
Public Key Algorithm: rsaEncryption
Public-Key: (2048 bit)
Modulus:
00:c6:26:c9:b3:...
Exponent: 65537 (0x10001)
X509v3 extensions:
X509v3 Subject Key Identifier:
47:9C:51:5B:9E:12:C8:C8:1C:A6:BB:FE:28:63:18:0A:C3:89:9C:D7
X509v3 Authority Key Identifier:
85:29:C1:4C:3D:2A:87:CC:A4:88:DA:FD:89:8B:BE:71:BE:BD:9D:83
Signature Algorithm: sha256WithRSAEncryption
Signature Value:
58:7c:1e:57:c1:3d:...
3. 검증
이제 RootCA, IntermediateCA 인증서를 이용해 Leaf 인증서가 제대로 발급되었는지 확인해보겠습니다.
먼저 RootCA 인증서와 IntermediateCA 인증서를 이어붙여 trustChain을 만들겠습니다.
cat rootCA.pem intermediateCA.pem > trustChain.pem
openssl은 검증할 때, 인증서 체인을 따라 올라가며 끝까지 검증을 합니다.
따라서 위처럼 trustChain을 만들어 해주는 것이 편리합니다.

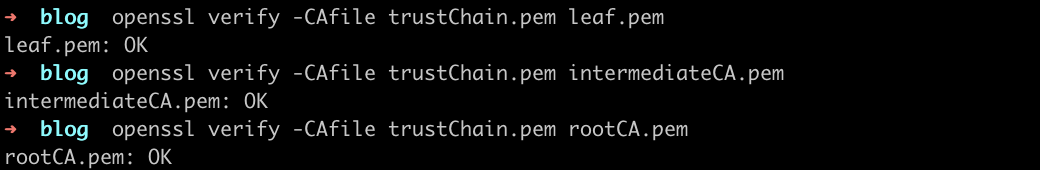

이 trustChain으로 RootCA부터 Leaf 인증서까지 모두 정상적으로 검증되는 것을 아래 사진을 통해 볼 수 있습니다.

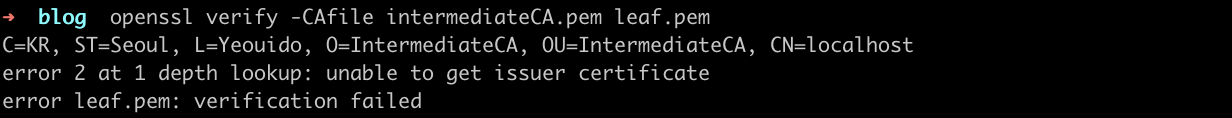

만약, 위처럼 trustChain을 만들지 않고 아래처럼 바로 IntermediateCA 인증서로 Leaf 인증서를 검증하려고 한다면,
아래와 같은 에러를 맞이할 것입니다.
이는 IntermediateCA 인증서의 Issuer가 있다고 하는데, -CAfile에서 해당 인증서(RootCA 인증서)를 찾지 못했기 때문에 발생하는 에러입니다.
TroubleShootings
1. TrustChain 구성하지 않음
처음에는 openssl이 검증할 때 최상단 RootCA 인증서까지 검증한다는 사실을 모르고, IntermediateCA 인증서로 Leaf인증서를 검증하려고 하여 아래와 같은 에러를 계속 맞이하였습니다.
openssl verify -CAfile wrongCA.pem leaf2.pem
C=KR, ST=Seoul, L=Yeouido, O=WrongCA, OU=WrongCA, CN=localhost
error 2 at 1 depth lookup: unable to get issuer certificate
error leaf2.pem: verification failed
80052A0301000000:error:80000002:system library:file_open:No such file or directory:providers/implementations/storemgmt/file_store.c:263:calling stat(/opt/homebrew/etc/openssl@3/certs)
이 부분은 앞서 설명한 것처럼 RootCA 인증서까지 포함한 trustChain을 만듦으로써 해결할 수 있었습니다.
2. CA 인증서 발급, not Leaf 인증서
trustChain을 구성했음에도 검증에 실패하며 아래와 같은 에러가 발생하였습니다.
openssl verify -CAfile wrongTrustChain.pem leaf2.pem
C=KR, ST=Seoul, L=Yeouido, O=WrongCA, OU=WrongCA, CN=localhost
error 79 at 1 depth lookup: invalid CA certificate
error leaf2.pem: verification failed
스택오버플로우에서 openssl에서 확장필드값을 설정하지 않고 인증서를 발급하게 되면, default로 CA인증서가 아니라 Leaf인증서를 발급한다는 사실을 알게 되었습니다. (참고링크)
이에 앞서 IntermediateCA 인증서를 발급하는 부분에서 언급한 것처럼 CA 인증서로 지정하는 extension 부분을 설정해줌으로써 정상적으로 검증할 수 있었습니다.
